近年来，随着交流变频调速、逆变装置、开关电源等手艺日渐普及，原有的电流、电压检出元件，已不顺应中高频、高di/dt电流波形的转达和检测。霍尔电撒播感器是近十几年生长起来的丈量控制电流、电压的新一代工业用电量传感器，是填补这一空缺的高性能电检测元件。

一霍尔电撒播感器的应用——基本事情原理

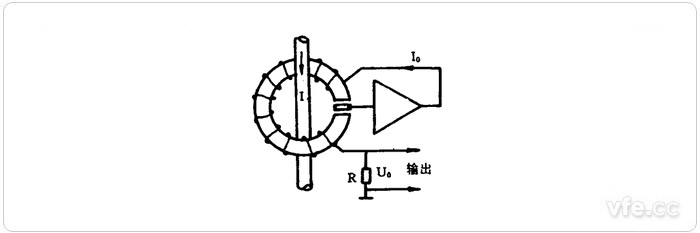

图示：霍尔电撒播感器原理示意图

　　霍尔电撒播感器可以丈量种种类型的电流，从直流电到几十千赫兹的交流电，其所依据的事情原理主要是霍尔效应原理。

　　如上图——霍尔电撒播感器原理示意图中结构的磁路，将载流体周围的磁通集中穿过霍尔元件，同时霍尔元件电流端子通以划定的直流I。则霍尔元件电压端上就会爆发霍尔电势，将此电势放大后输入磁芯赔偿线圈，当赔偿线圈爆发的磁通完全赔偿被测电流爆发的磁通时，赔偿线圈的电流按比例反应了被测电流的数值。图中被测电流为I，原边的安匝数为I*1安匝，设赔偿线圈为N匝。赔偿电流为I0，则在安匝数平衡时

　　I*1=I0N

　　I0可通过取样电阻R转换成电压输出，则R两头电压U0为

　　U0=I0*R=IR/N

　　显然U0与被测电流I成正比，只要测得U0即可换算得I，此即霍尔电撒播感器的事情原理。

二霍尔电撒播感器的应用——与其他检测元件较量

　　以往检测电流的常用元件有分流器和电流互感器。

　　使用分流器保存的最大问题是输入与输出之间没有电隔离。别的，用分流器检测高频或大电流时，不可阻止地带有感性，因此分流器的接入既影响被测电流波形，也不可真实转达非正弦波形。

　　电流互感器在划定的事情频率下有较高的准确度，可是它能顺应的频率规模很窄，尤其不可转达直流。别的，电流互感器事情时保存激励电流，以是它是电感性元件，保存和分流器相同的弱点。

三霍尔电撒播感器的应用——霍尔传感器主要手艺参数

01霍尔电撒播感器的供电电压VA

　　传感器供电电压VA是指电撒播感器的供电电压，它必需在传感器所划定的规模内。凌驾此规模，传感器不可正常事情或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。要注重单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，以是其丈量规模要供高于双电的传感器。

02丈量规模Ipmax

　　是指指电撒播感器可丈量的最大电流值，丈量规模一样平常高于标准额定值IPN。

03标准额定值IPN和额定输出电流ISN

　　IPN指电撒播感器所能测试的标准额定值，用有用值体现(Arms)，IPN的巨细与传感器产品的型号有关。ISN指电撒播感器额定输出电流，一样平常为10~400mA，虽然凭证某些型号详细可能会有所差别。若是输出电流经由丈量电阻R，则可以获得一个与原边电流成正比的巨细为几伏的电压输出信号。

04偏移电流ISO

　　偏移电流也叫剩余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器事情状态不稳造成的。电撒播感器在生产时，在25℃，IP=0时的情形下，偏移电流已调至最小，但传感器在脱离生产线时，都会爆发一定巨细的偏移电流。

05线性度

　　线性度决议了传感器输出信号(副边电流I0)与输入信号(原边电流I)在丈量规模内成正比的水平。

06温度漂移

　　偏移电流ISO是在25℃时盘算出来的，当霍尔电极周边情形温度转变时，ISO会爆发转变。因此，思量偏移电流ISO的最大转变是很主要的，其中，IOT是指电撒播感器性能表中的温度漂移值。

07过载

　　电撒播感器的过载能力是指爆发电流过载时，在丈量规模之外，原边电流仍会增添，并且过载电流的一连时间可能很短，而过载值有可能凌驾传感器的允许值，过载电流值传感器一样平常丈量不出来，但不会对传感器造成损坏。

08精度

　　霍尔效应传感器的精度取决于标准额定电流IPN。在+25℃时，传感器丈量精度与原边电流有一定影响，同时评定传感器精度时还必需思量偏移电流、线性度、温度漂移的影响。

四霍尔电撒播感器的应用——注重事项

　　如通例电撒播感器一样，一样平常霍尔电撒播感器都有正极(+)、负极(-)、丈量端(M)及地(0)四个管脚，但带线电撒播感器则没有此四个管脚，而是有红、黑、黄、绿三根引线，划分对应于正极、负极、丈量端及地。同时在大多传感器中有一内孔，丈量原边电流时要将导线穿过该内孔？拙毒尴赣氩沸秃拧⒄闪康缌骶尴赣凶乓欢ǖ墓叵。

　　不管是什么型号的电撒播感器，装置时管脚的接线应凭听说明书所注情形举行响应连线。

　　1) 在丈量交流电时，必需强制使用双极性供电电源。即传感器的正极(+)接供电电源“+VA”端，负极接电源的“-VA”端，这种接法叫双极性供电电源。同时丈量端(M)通过电阻接电源“0V”端(单指零磁通式)。

　　2) 在丈量直流电流时，可使用单极性或单相供电电源，即将正极或负极与“0V”端短接，从而形成只有一个电极相接的情形。

　　另外，装置时必需周全思量产品的用途、型号、量程规模、装置情形等。好比传感器应只管装置在利于散热的场合。

　　除了装置接线、即时标定校准、注重传感器的事情情形外，还应注重一下事项以包管测试精度：

　　1) 原边导线应安排于传感器内孔中心，尽可能不要放偏;

　　2) 原边导线尽可能完全放满传感器内孔，不要留有逍遥;

　　3) 需要丈量的电流应靠近于传感器的标准额定值IPN，不要相差太大。如条件所限，手头仅有一个额定值很高的传感器，而欲丈量的电流值又低于额定值许多，为了提高丈量精度，可以把原边导线多绕几圈，使之靠近额定值。例如当用额定值100A的传感器去丈量10A的电流时，为提高精度可将原边导线在传感器的内孔中心绕十圈(一样平常情形，NP=1;在内孔中绕一圈，NP=2;……;绕九圈，NP=10，则NP×10A=100A与传感器的额定值相等，从而可提高精度)。

---
