压降测试仪性能测试主要包括零位修正、诊断及核相试验。下面本文主要凭证压降测试仪通用手艺条件先容其零位修正、诊断及核相试验相关要求和试验操作。

一压降测试仪基来源理

01有线压降测试仪

　　有线丈量方法的压降测试仪(以下简称有线压降测试仪)是通过一条专用的长导线和一条专用的短导线划分引入电压互感器二次回路出口端电压信号和电能表电压接线端信号
，仪器内部对压降直接举行同相、正交剖析
，获得同相分量模值和正交分量模值
，据此盘算出压降值、比值差、相位差
，以及压降引起的电能计量误差。

02无线压降测试仪

　　无线丈量方法的压降测试仪(以下简称无线压降测试仪)由主机和从机组成
，使用时钟信号源(如GPS、光纤)同步触发主机和从机
，同时对电能表端电压信号和电压互感器二次出口端电压信号举行高精度采样
，再通过数字信号处置惩罚手艺获得比值差、相位差
，据此盘算出同相分量模值、正交分量模值和压降值
，以及压降引起的电能计量误差。

二压降测试仪零位误差修正试验

01压降测试仪零位误差修正试验要求

　　为消除因接入专用长导线所带来的零位误差
，有线压降测试仪要求具备零位误差修正功效？裳≡癜词级苏闪糠椒ɑ蜃詈笳闪糠椒ǘ匝菇挡馐砸蔷傩凶孕
，并在现实丈量时自动扣除。

02压降测试仪零位误差修正试验操

　　有线压降测试仪选择始端丈量方法或最后丈量方法
，将经由校准的专用短导线、专用长导线凭证图1、图2(以三相四线丈量方法为例)接入
，压降测试仪各丈量回路所测得的读数应不大于末位2个字。

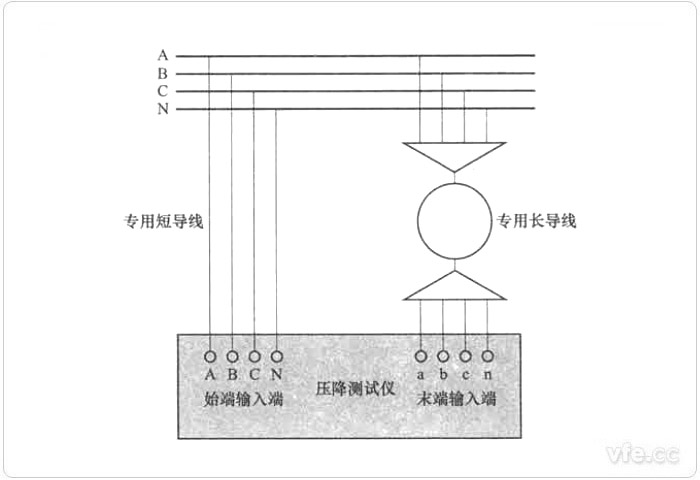

图1：始端丈量方法零位误差测试接线图

图2：最后丈量方法零位误差测试接线图

三压降测试仪诊断及核相试验

01压降测试仪诊断及核相试验要求

　　压降测试仪应能对输入信号的正当性作出自动诊断
，并有响应的指示或文字提醒
，以拒绝大信号和不良信号进入丈量
，阻止仪器损坏或无效丈量数据;能检查始端、最后相序的一致性;仪器掉电、缺相或错相时应有报警提醒。

02压降测试仪诊断及和核相试验操作

　　压降测试仪按三相三线电路(或三相四线电路)接线
，电压升至额定值后
，将压降测试仪的始端输出端(或最后输入端)接成种种过失组合
，划分进入种种响应的丈量回路举行检查。受检仪器应能指示出接线过失所在并发出拒绝丈量的信号。

　　压降测试仪按三相三线电路(或三相四线电路)接线
，电压升至额定值后
，将压降测试仪的始端输入端(或最后输入端)中三相电压断开一相
，此时仪器应有响应的文字提醒或音响警示。

　　测试电路接线图见图3.

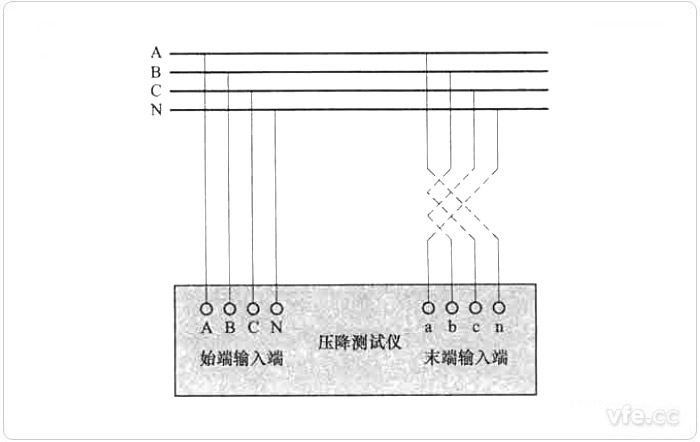

图3：诊断及核相功效接线图
