一、概述

　　录波仪又称多通道暂态纪录仪、便携式波形纪录仪、数字录波仪、电力录波仪、便携式录波仪。

　　它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究种种电征象的转变历程。使用录波仪能视察州差别信号幅度随时间转变的波形曲线，还可以用它测试州差别的电量，如电压、电流、频率、相位差、调幅度等等。

二、分类

按通道数分类

　　通常无论是模拟型照旧数字型，可以凭证其通道数分为: 单通道/单踪录波仪; 双通道/双踪录波仪.

按带宽分类

　　带宽是凭证录波仪测试要求来定,5M/10M/20M/40M/60M/100M/1G......中分类选型.

按事情原理分类

　　可以分为模拟型与数字型，关于大大都的电子应用，无论模拟与数字式都是可以胜任的，只是关于一些特定的应用，由于模拟和数字式所具备的差别特征，才会泛起适合和不适合的地方。

三、事情原理

　　模拟式录波仪接纳的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子,发射的电子经聚焦形成电子束,并打到屏幕上。屏幕的内外貌涂有荧光物质,这样电子束打中的点就会发出光来。

　　数字式则是数据收罗，A/D转换，软件编程等一系列的手艺制造出来的高性能录波仪。数字录波仪一样平常支持多级菜单，能提供应用户多种选择，多种剖析功效Ｉ杏幸恍┦静ㄆ骺梢蕴峁┐娲，实现对波形的生涯和处置惩罚。

　　模拟录波仪要提高带宽，需要示波管、笔直放大和水平扫描周全推进。数字录波仪要改善带宽只需要提高前端的A/D转换器的性能。加上数字录波仪能充分使用影象、存储和处置惩罚，以及多种触发和超前触发能力。

四、应用

　　现在市面上的录波仪产品许多，以WP4000变频功率剖析仪为例，可以应用于如下方面的丈量：

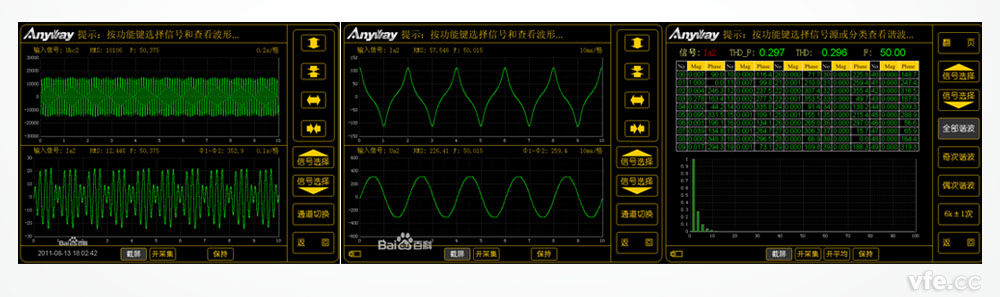

　　电压、电流的丈量、时间的丈量、相位的丈量、频率的丈量、谐波的丈量等，用户可以很利便的审查到想要相识的参数，以下是现实丈量波形：



WP4000变频功率剖析仪界面

---
