由DM4103交流功率测试子站构建的便携式单相功率表
- 浏览次数：7084次
- 宣布时间：2013/11/5 13:41:03
- 作者：hb_yinhe
本文先容一种由DM系列漫衍式测试子站的DM4103交流功率测试子站构建的新型单相功率表，适合与电压、电流互感器、及霍尔电压、电撒播感器等配套用于变频正弦电参量的测试，测试历程简朴利便，并且子站接纳前端数字化手艺，可以有用阻止丈量历程的滋扰和消耗，是一种高可靠性的便携式单相功率表。
一单相功率表的详细参数
单相功率表的精度相关手艺指标主要取决于前端的交流功率测试子站，DM系列漫衍式测试子站的DM4103交流功率测试子站是一种基于光纤传输的前端数字化功率丈量单位，可以实现频率为5～400Hz正弦电参量的高精度丈量。
凭证被测电参量或配套传感器输出电参量的量程，DM4103交流功率测试子站可分为以下几种型号：
DM4103-1，DM4103-2，DM4104-1，DM4104-2
每种型号的电压、电流丈量规模差别，精度一样，用户选型可以详细参考DM系列漫衍式测试子站的选型及应用。
DM4103交流功率测试子站详细参数：
频率规模：5~400Hz
电压准确丈量规模：0.5V~1000V
电流准确丈量规模：4mA~6A
电压/电流丈量精度：0.1%rd±0.1%fs
功率丈量精度：0.2%rd±0.2%fs
二单相功率表的特点
1清静包管高
接纳光纤作为传输介质的功率表，光纤输出与输入及电源之间110kV电气隔离，无需思量电气清静问题。
2电磁兼容性好
数字量传输，具有较强的抗滋扰能力。
当输出接纳光纤传输时，传输不受电磁滋扰的影响。
3使用利便简朴
单相功率表只需一个DM系列漫衍式测试子站、一个OPC232转换器以及响应的光纤就可以很快搭建一套系统，DM系列漫衍式测试子站和OPC232转换器体积很小，完全可以装在电脑包内里随身携带。
三DM系列漫衍式测试子站构建的便携式单相功率表测功历程

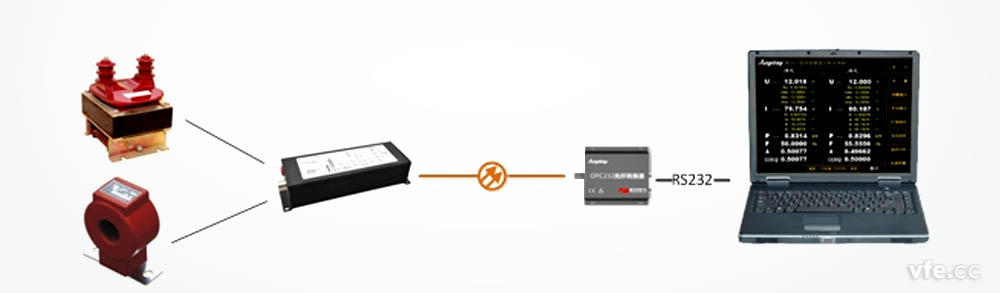

便携式单相功率表丈量原理图
如图所示单相功率表接纳电压、电流互感器作为一次传感元件；ジ衅饕淮稳谱榕连一次回路，互感器的二次绕组毗连交流功率测试子站。被测电参量经由子站AD采样和数据处置惩罚，通过光纤将数据传送至OPC232光纤转换器转换通讯电平，最后通过RS232通讯上传至上位机。上位机装置相关功率丈量软件，yw永旺快投网电气可提供驱动程序及多种专业的单相功率表软件，为利便用户举行二次开发，yw永旺快投网电气还可提供简朴应用程序的源码。
由交流功率测试子站构建的便携式单相功率表可以知足种种工频及变频正弦波供电电器产品的检试验及能效评测，构建系统简朴快捷，特殊是在电气磨练等需要数据监测的场合，可以快速的为电气维修职员提供可靠的现场数据，即可包管维修职员的清静又可以为故障的监测提供利便。
