WP4000变频功率剖析仪对电能质量的丈量
- 浏览次数：7965次
- 宣布时间：2013/11/13 17:12:14
- 作者：hb_yinhe
电能质量即电力系统中电能的质量 ，在现代电力系统中 ，由于大宗的变频器的使用爆发谐波导致的电压波形畸变 ，以及电压暂降、暂升和短时中止等 ，都成为很主要的电能质量问题。WP4000变频功率剖析仪对电能质量的丈量包括三相对称剖析和谐波运算两大方面 ，较量归纳综合的对电能质量对出了剖析。
一、WP4000变频功率剖析仪简介
WP4000变频功率剖析仪是一款基于光纤传输的高精度功率剖析仪 ，接纳前端数字化手艺 ，适用于变压器、整流器、逆变器、变频器等种种变流器及电机、电器产品的检试验、能效评测及谐波剖析 ，关于电能质量的剖析有它独到的优势：
1、基于光纤的前端数字化手艺 ，能够阻止传输历程中的滋扰和消耗；
2、高达250KHz的采样频率能够举行高质量的谐波剖析。

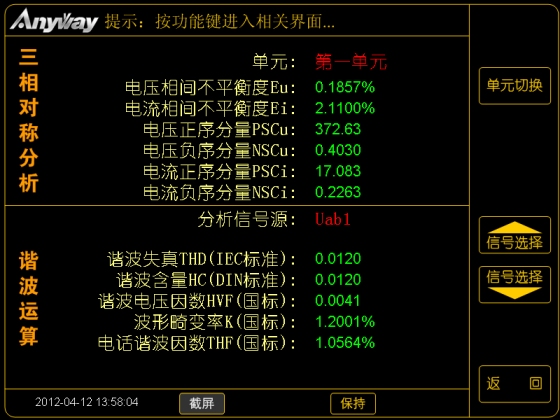

在WP4000变频功率剖析仪的主界面下按下F8电源质量键就可以进入电能质量剖析界面 ，如图
WP4000变频功率剖析仪丈量电能质量界面
二、WP4000变频功率剖析仪的三相对称剖析
WP4000变频功率剖析仪的三相对称剖析包括六个方面的剖析
1、电压相间不平衡度Eu：
2、电流相间不平衡度Ei：
3、电压正序分量PSCu：
4、电压负序分量NSCu：
5、电流正序分量PSCi：
6、电流正序分量NSCi：
三、WP4000变频功率剖析仪的谐波运算
WP4000变频功率剖析仪的谐波运算包括五个方面
1、谐波失真THD(IEC标准)

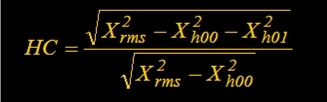

2、谐波含量HC(DIN标准)

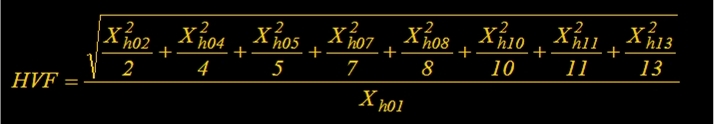

3、谐波电压因数HVF(国标)
4、波形畸变率K(国标)
5、电话谐波因数THF(国标)
变频电源的使用带来了许多电源使用方面的刷新 ，变频节能也是现在最热门的话题 ，随着变频电源的生长 ，变频电源对电网的污染也禁止忽视 ，古板的电能质量测试手段保存着一定的局限性 ，我们需要使用现代先进的丈量手艺获得准确的丈量数据 ，实现对电能质量准确的把控 ，包管电力系统的清静可靠运行。
