SP系列变频功率传感器接线图详解
- 浏览次数：13579次
- 宣布时间：2014/3/12 11:29:45
- 作者：yw永旺快投网电气
一SP系列变频功率传感器简介
SP系列
变频功率传感器是AnyWay系列
变频功率剖析仪的主要功率单位，属于数字量输出丈量用
变频电量变送器，由
变频电压传感器、变频电撒播感器及相关丈量元件组成 。每个传感器可毗连一起电压信号和一起电流信号 。
图1. 变频功率传感器外观图
二功率表接线回首

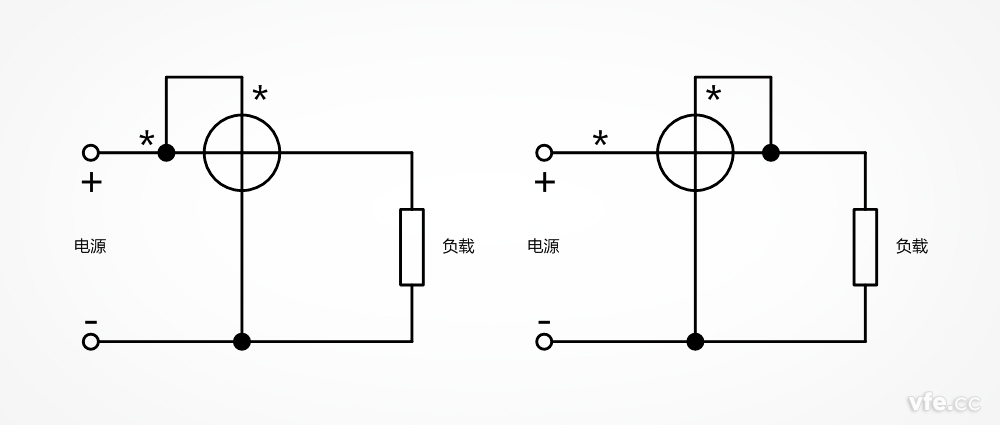

图2. 功率表接线图
图2展示了两种
功率表接线图 。当功率表的电流表内阻及线路阻抗可忽视时，两种功率表接线图效果一样 。当电流表内阻及线路阻抗不可忽视时，若关注的是电源输出功率，接纳左侧功率表接线图，并且测试电压线毗连点尽可能靠近电源毗连端子；若关注的是负载消耗功率时，接纳右侧功率表接线图，并且测试电压线毗连点尽可能靠近负载毗连端子 。
三SP系列变频功率传感器接线端子说明
SP系列变频功率传感器接线端子与功率表接线端子类似 。
图3. SP系列变频功率传感器接线端子说明
如图3所示：SP系列系列变频功率传感器接线端子包括：一个电流输入端子（正极）、一个电流输出端子（负极）、两个电压输入端子、辅助电源端子和光纤通讯接口 。
SP系列变频功率传感器接纳铜排作为电流输入和输出端子，标注“*”的一侧为电流输入端子，接电源端；另一侧为电流输出端子，接负载端 。
SP系列变频功率传感器接纳红色和玄色的插座为电压测试端子，标注“*”的红色插座为电压正端，毗连电源正极，玄色插座为电压负端，毗连电源负极 。
SP系列变频功率传感器的辅助电源输入为50/60Hz，AC100V～260V，可兼容50Hz和60Hz及110V和220V的市电 。
SP系列变频功率传感器接纳浮地设计，壳体与电流端子等电位，带电状态不可触碰 。
SP系列变频功率传感器的光纤通讯接口包括一个同步采样控制的吸收端RXD和一个采样数据上传的发送端TXD 。
四SP系列变频功率传感器接线举例
SP系列变频功率传感器接线与功率表接线类似 。本节列出的变频功率传感器接线图均思量丈量负载功率，因此，电压测试端子毗连均靠近负载侧 。
1单相电功率丈量接线图

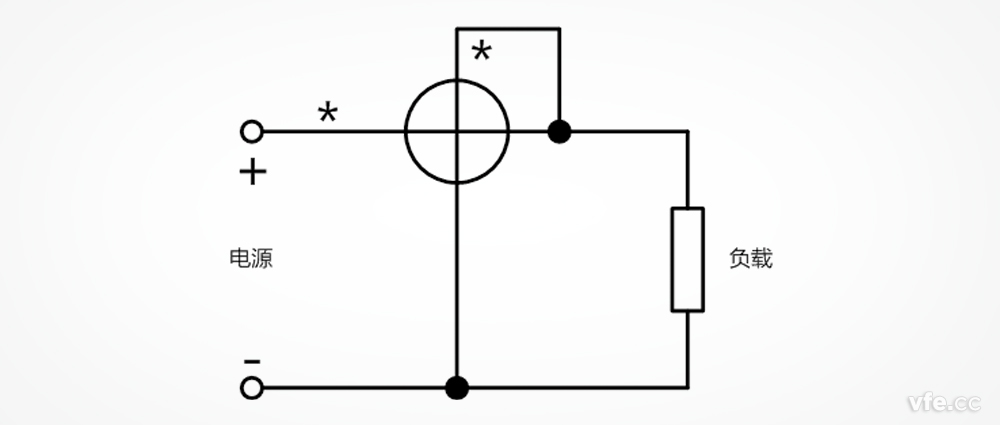

图4. 单相电功率丈量时的SP系列变频功率传感器接线图
2三相三线制电功率丈量接线图
三相三线制电功率丈量包括三种接线方法：
拜见图5，第一种接线方法接纳最常见的二瓦计法 。二瓦计法丈量三相功率的理论依据是基尔霍夫电压定律和基尔霍夫电流定律 。
拜见图6，第二种接线方法在第一种基础上增添了一个电流表，用于丈量B相电流，该方法就丈量功率而言，仍然是二瓦计法 。由于装置在B相的变频功率传感器只用于丈量电流，其电压测试线相互短接至电流输出端 。
注：国标GB/T1032-2012三相异步电念头试验要领中明确划定：在变频器供电电机中，当变频器开关频率较高时，思量到电容泄露电流可能不可忽视，应该每一相都装置一个电流表 。
拜见图7，第三种接线方法接纳三瓦计法，由于三相三线制无中性线，使用同型号的SP系列变频功率传感器的电压端口输入内阻相同的特征构建了一个虚拟中性点N’，虚拟中性点悬空 。
图5. 三相三线制电功率丈量时的SP系列变频功率传感器接线图(二瓦计法)
图6. 三相三线制电功率丈量时的SP系列变频功率传感器接线图(GB/T1032划定的要领)

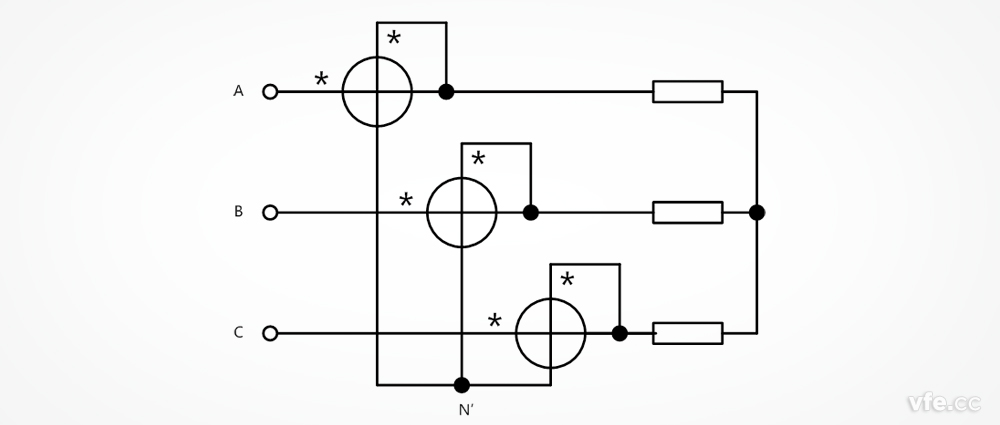

图7. 三相三线制电功率丈量时的SP系列变频功率传感器接线图(虚拟中性点的三瓦计法)
3三相四线制电功率丈量接线图
图8. 三相四线制电功率丈量时的SP系列变频功率传感器接线图(三瓦计法)
图8与图7的区别在于，图7中三个变频功率传感器的电压负端互联后悬空，而图8中三个变频功率传感器的电压负端互联后毗连至中性线 。
作者：AnyWay中国
yw永旺快投网（http://www.vfe.ac.cn/）
