充电桩类似于加油站的加油机

，是一种牢靠装置于公共修建(公共楼宇、阛阓、公共停车场等)和住民小区停车场或充电站内

，与交流电网毗连

，为电动汽车提供电源的供电装置
。充电桩是电动汽车生长中的一个主要的部分

，充电系统基础设施建设的缺乏

，将严重的制约电动汽车工业的生长
。

　　随着国家加速新能源汽车的普及推广

，相关国家部分、各级政府包括电动汽车厂商均出台了有利于充电桩生长的利好政策

，有用的推动了充电桩工业的生长建设
。为知足充电桩高效测试需求

，一套合理的充电桩测试系统必不可少

，下面本文对充电桩测试系统设计依据、试验项目、系统组成等举行详细形貌
。

一电动汽车充电桩测试标准依据

　　GB/T 18487.1 电动车辆传导充电系统 一样平常要求

　　GB/T 18487.2 电动车辆传导充电系统 电动车辆与交流/直流电源的毗连要求

　　GB/T 18487.3 电动车辆传导充电系统 电动车辆交流/直流充电机(站)

　　GB/T 20234 电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求

　　QC/T 841 电动汽车传导式充电接口

　　QC/T 842 电动汽车电池治理系统与非车载充电机之间的通讯协议

　　GB/T 20234.1 电动汽车传导充电充电毗连装置第1部分：通用要求

　　GB/T 20234.2 电动汽车传导充电充电毗连装置第2部分：交流充电接口

　　GB/T 20234.3 电动汽车传导充电充电毗连装置第3部分：直流充电接口

　　GB/T 29781 电动汽车充电站通用要求

　　GB/T 27930 电动汽车非车载传导式充电机与电池治理系统之间的通讯协议

　　NB/T 33001 电动汽车非车载传导式充电机手艺条件

　　NB/T 33002 电动汽车交流充电桩手艺条件

　　NB/T 33008.1 电动汽车充电装备磨练试验规范第1部分：非车载充电机

　　NB/T 33008.2 电动汽车充电装备磨练试验规范第2部分：交流充电桩

二电动汽车充电桩试验项目

　　凭证GB/T 20324、GB/T 18487、NB/T 33008等系列标准划定

，交流及直流充电桩试验主要包括以下实验项目：

01直流充电桩试验项目

　　一样平常检查(目测)

　　输出电压误差试验

　　输出电流误差试验

　　稳压精度试验

　　稳流精度试验

　　纹波系数试验

　　功率因数试验

　　限压特征试验

　　限流特征试验

　　显示功效试验

　　输入功效试验

　　通讯功效试验

　　协议一致性试验

　　输入过压；な匝

　　输入欠压；な匝

　　输出过压；な匝

　　输出短路；な匝

　　绝缘接地；な匝

　　攻击电流试验

　　软启动试验

　　电池反接试验

　　毗连异常试验

　　急停功效试验

　　控制扶引试验

　　噪声试验(需要噪声测试仪)

　　温升试验

　　电击防护试验(需设置接地电阻测试仪)

　　电气间隙和爬电距离(手工丈量)

　　绝缘电阻试验(需设置绝缘电阻测试装备)

　　介电强度试验(需设置介电强度试验装备)

　　攻击耐压试验(需设置攻击耐压试验装备)

　　均流不平衡度试验(并联？樵诵谐涞缱馐韵钅)

　点击相识详细的直流充电桩试验项目>>>>

02交流充电桩实验项目

　　一样平常检查(目测)

　　带载分合电路试验

　　毗连异常试验

　　显示功效试验

　　输入功效试验

　　通讯功效试验

　　控制扶引试验

　　过流；すπ匝

　　剩余电流；すπ匝

　　急停功效试验

　　计量数据一致性试验

　　电击防护试验(需设置接地电阻测试仪)

　　绝缘电阻试验(需设置绝缘电阻测试仪)

　　介电强度试验(需设置介电强度试验装备)

　　攻击耐压试验(需设置攻击来呀试验装备)

　　泄电流试验

　点击相识详细的直流充电桩试验项目>>>>

三充电桩试验系统简介

01直流充电桩试验系统

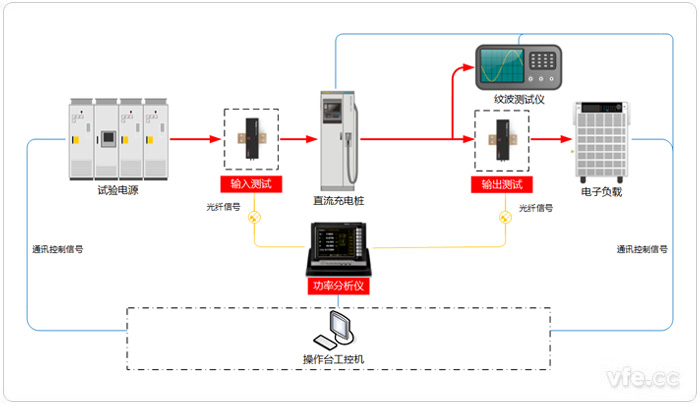

图示：直流充电桩试验系统原理图

　　充电桩测试主要包括功效测试、安规测试、通讯测试等
。如上图直流充电桩测试系统原理图所示

，试验系统主要由试验电源、输入丈量？椤⒈徊饨涣鞒涞缱⑹涑稣闪磕？椤⒅绷鞯缱痈涸亍⒐β势饰鲆恰⑽撇ú馐砸恰⑽露炔馐阅？椤⒊涞缜雇纷涌刂谱氨浮⑹匝樘ǖ缒浴⒋蛴』跋喙匕补媸匝樽氨缸槌
。

　　1) 可编程试验电源用于模拟电网扰动工况

，用来测试充电桩在差别电压工况下的事情状态；

　　2) 输入输出丈量？橥瓿沙涞缱淙胧涑龅绮瘟渴章

，功率剖析仪用来准确丈量充电桩的电压、电流、频率、功率等各项参数；

　　3) 纹波测试仪用于纹波试验；

　　4) 设置温度测试？橥瓿晌露燃嗫夭馐；

　　5) 可编程直流电子负载模拟差别充电负载

，吸收充电桩输出的直流电能；

　　6) 充电枪头转接控制装备可直接毗连充电桩枪头

，划分将充电线路及通讯线路接入相关装备；

　　7) 工控机可通过通讯控制信号线路与充电桩实时通讯模拟种种通讯信号

，测试充电桩相关响应行动

，完成通讯测试；

　　8) 工控机通过配套测控软件控制试验电源、剖析仪、直流电子负载、示波器、充电枪头转接控制装备等

，并剖析测试参数天生测试报告

，设置打印机可直接打印测试报告
。检测平台中设置开关柜

，可知足被试充电桩输入输出的远程投切

，包管操作职员的清静
。

02交流充电桩试验系统

图示：交流充电桩试验系统原理图

　　如上图交流充电桩试验系统原理图所示与交流充电桩试验系统类似

，主要差别在于交流充电桩输出为交流电量

，因此输出端改为交流电子负载
。同时

，交流充电桩无纹波试验项目

，无需设置示波器
。

四充电桩测试系统控制组成

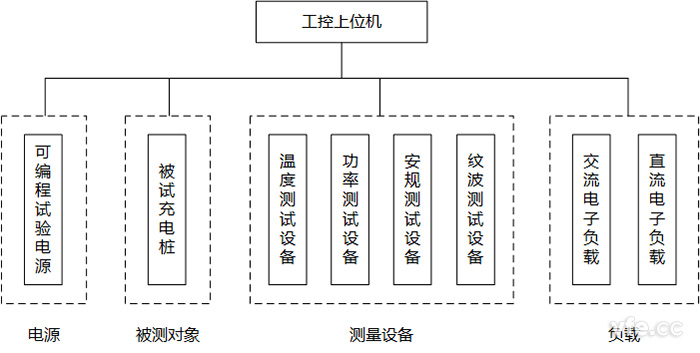

图示：充电桩测试控制系统组成

　　如上图充电桩控制系统组成所示

，系统主要由工控上位机、试验电源、被测工具、丈量装备、试验负载等几部分组成
。

　　整个试验流程及数据处置惩罚由上位机控制完成

，上位机装置充电桩试验软件

，试验软件治理控制所有下级测试装备
。试验系统可凭证需求选择设置交流或直流电子负载

，知足响应充电桩测试要求
。

　　在充电桩现实应用历程中

，电动汽车充电遇到了许多问题

，如电动汽车充电一段时间后充电状态突然中止

，甚至无法完成与充电桩的握手通讯
。为了包管现实运行中充电桩可以稳固可靠提供电能输出

，试验上位机软件模拟电动汽车充电治理系统软件

，与充电桩组成充电运行系统

，可凭证QC/T 842-2010电动汽车电池治理系统与非车载充电机之间的通讯协议对充电通讯协议、接口通断等项目举行测试

，以确保充电桩稳固高效的运行
。

五yw永旺快投网电气充电桩测试系统计划特点

　　yw永旺快投网电气针对电动汽车充电桩测试推出了“充电桩综合测试柜”
。测试柜集成了4路功率丈量通道

，可知足交流和直流测试要求
。其系统计划特点如下：

　　知足GB/T 18487、QC/T 842、GB/T 20234、NB/T 33008一系列标准要求

，可对充电桩接口、功效、安规、通讯等项目举行针对测试

，包管充电桩高效可靠运行
。

　　针对电动汽车充电桩与电动汽车充电兼容问题

，系统计划凭证QC/T 842 电动汽车电池治理系统与非车载充电机之间的通讯协议对充电桩与电动汽车充电系统举行完整模拟

，包管充电桩正常事情
。

　　接纳AnyWay系列功率剖析仪

，接纳数字化功率单位

，就近被测装备

，数字光纤信号传输

，具备优异的电磁兼容性

，包管测试系统精度
。

　　漫衍式温度测试子站

，具备8个PT100信号输入通道

，可有用知足充电桩温升试验要求
。

　　设置纹波测试装备知足标准纹波系数试验要求
。

　　设置相关安规试验装备可知足绝缘、耐压等试验要求

，自动或手动输入测试效果

，系统软件直接输出测试报告
。

　　具备录波仪功效

，开放原始数据端口

，可收罗测试波形数据

，用于在线或离线剖析
。

　　整套系统可设置直流电子负载、交流电子负载

，可兼容交流充电桩及直流充电桩测试需求
。

---
