电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω体现。电位器在电路中用字母R或RP体现，图1是其电路图形符号。

图1 电位器电路图形符号

01电位器的区分率

　　电位器的区分率也称为区分力，对线绕电位器来讲，当动接点每移动一圈时，输出电压不一连的爆发转变，这个转变量与输出电压的比值为区分率。直线式线绕电位器的理论区分率为绕线总匝数N的倒数，并以百分数体现。电位器的总匝数越多，区分率越高。

02电位器的最大事情电压

　　电位器的最大事情电压是指电位器在划定的条件下，恒久可靠地事情而不损坏，所允许遭受的最高点事情电压，也称为额定事情电压。

　　电位器的现实事情电压要小于额定事情电压。若是现实事情电压高于额定事情电压，则电位器所遭受的功率要凌驾额定功率，则导致电位器过热损坏。

03电位器的动噪声

　　当电位器在外加电压作用下，其动接触点在电阻体上滑动时，爆发的电噪声称为电位器的动噪声。动噪声是滑动噪声的主要参数之一，动噪声值的巨细与转轴速率、接触点和电阻体之间的接触电阻、电阻体的电阻率不匀称转变、动接触点的数目以及外加电压的巨细有关。

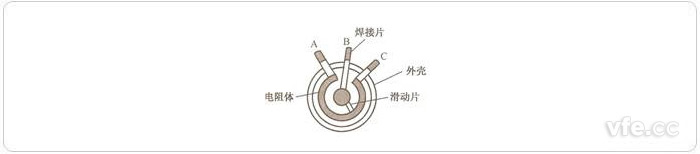

　　电位器由外壳、滑动轴、电阻体和三个引出端组成，如图2所示。电位器的种类许多，按调理方法可分为旋转式(或转柄式)和直滑式电位器;按联数可分为单联式和多联式电位器；按有无开关分为无开关和有开关两种；按阻值输出函数特征可分为直线式电位器、指数式电位器和对数式电位器三种。如实芯电位器、片式电位器、碳膜电位器、玻璃釉电位器、细密导电塑料电位器和其他电位器。

图2 通俗电位器结构图

　　以下枚举了两种最常见的电位器应用。

01调光台灯电路

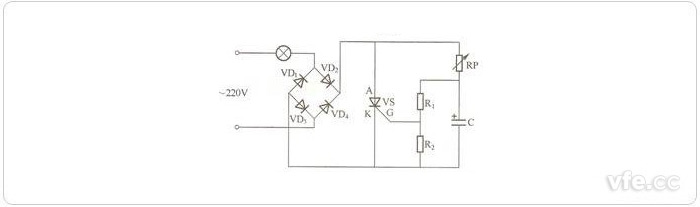

　　图3所示是一个简质朴用的调光台灯电路。调理RP的阻值，可改变电容C充电抵达UG值的时间，即调解晶闸管的导通角，使晶闸管早一点或迟一点触发导通，从而调理晶闸管的输出电压，使灯两头电压能在0~220V间转变。电压高，灯发灼烁；电压低，灯发光暗。

图3 调光台灯电路

02直流稳压电源电路

　　直流稳压电源电路如图4所示。一样平常R4可选小功率碳膜电位器、RP选大功率的线绕滑动式电位器。调理R4的阻值可改变输出电压U的崎岖，调理RP可测试电源的带负载能力。

图4 直流稳压电源电路
