变频电量操作台是yw永旺快投网电气变频功率测试系统的剖析处置惩罚及显示终端
。变频电量操作台将前端变频功率传感器及各漫衍式子站所收罗的数据统一集中剖析、处置惩罚并显示出来，包括实时电量监测、瞬态及稳态数据收罗、电能质量剖析、谐波剖析、纪录打印等
。操作台支持其他控制及监测台位，可将整个实验系统的监控集中在操作台，利便用户实现“三遥”功效
。

一变频电量操作台主体机构

　　变频电量操作台以多台位操作台为基本主体，台面安排监控显示装备，台面以下内部空间作为数据收罗、通讯装备的装置
。

　　台面设置2-3个嵌入式开孔，可将变频功率剖析仪或后台主机显示器嵌入式牢靠装置，亦可使用多功效支架拓展屏幕位
。操作台面设有多功效面板及键盘位，利便用户外接电源、存储装备和控制
。并设有打印机专属位置，可将收罗到的数据以报表形式打印出来
。

　　变频电量操作台内部有足够大的空间，将容纳后台监控主机、网络交流机和其他拓展装备
。变频电量操作台所有装备的联接和电源走线都将从内部举行安排
。

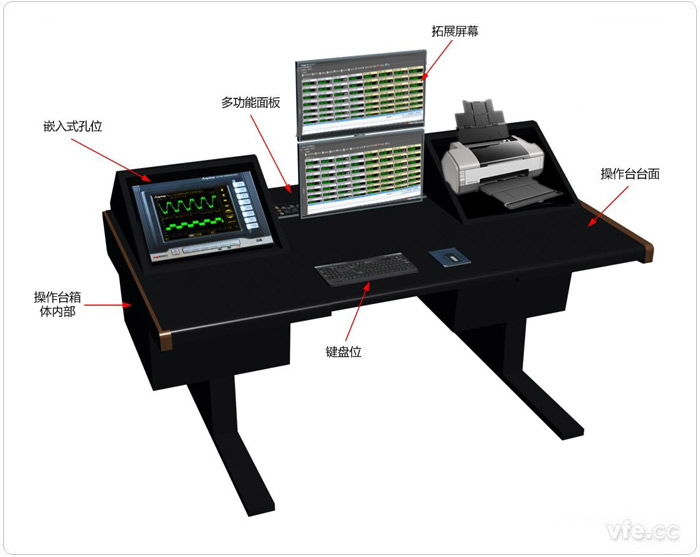

典范变频电量操作台形状结构示意图

二变频电量操作台典范接线先容

　　变频电量操作台接线主要在内部箱体举行，主要实现外部装备的信号输入转接、操作台内部装备的数据联接及操作台装备电源
。下图为操作台典范接线拓扑示意图

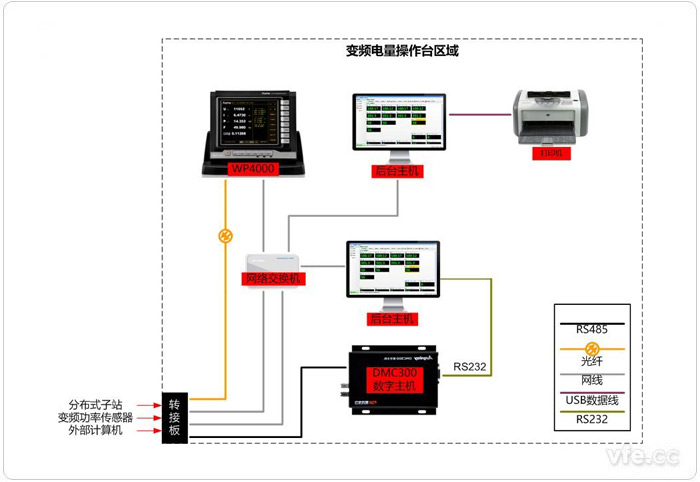

典范变频电量操作台内部接线示意图

　　变频电量操作台作为整个系统的终端，认真所有装备的通讯职责，固在操作台箱体内部设置一个转接板，作为操作台装备对外通讯的集中接口
。如下图所示：

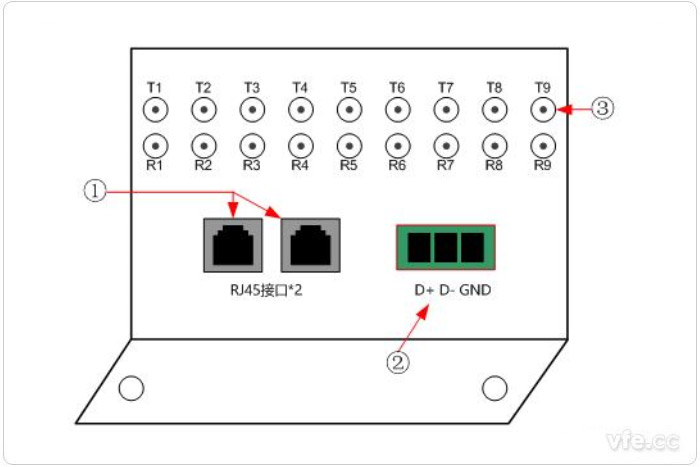

变频电量操作台转接板端子示意图

　　①为RJ45网络线接口，内接操作台内交流机，是操作台毗连外网或外部装备的预留网络端口
。

　　②为漫衍式子站RS485信号输入端口
。外接漫衍式子站RS485输出信号，内可接操作台MC300数字主机
。

　　③为光纤转讨论，内接操作台内变频功率剖析仪，外接变频功率传感器
。

---
