DP800数字功率计功率单位简介
- 浏览次数：6962次
- 宣布时间：2014/6/20 15:32:43
- 作者：hb_yinhe
DP800数字功率计功率单位是数字功率计位于前端丈量的？ ，其电压和电流丈量通道均包括8个量程 ，通过自动无缝量程转换拓宽信号丈量规模 ，可在额定输入信号0.4%~100%的规模内知足标称精度指标。
一DP800数字功率计功率单位原理
功率单位主要包括：被测电压调理电路、被测电流调理电路、AD转换器、微处置惩罚器MPU、光纤收发器R1、R2、T1、T2、事情电源PWR、屏障铝壳及塑料支架等部分。
被测电压调理电路由电阻Ra、Rb、Rc、Rd及运算放大器AMP1等组成 ，被测电流调理电路由分流器Shunt和运算放大器AMP2等组成。
被测电压、电流信号经调理电路（图10中省略了量程转换和防混叠滤波器等电路）等电路变换为与AD转换器量程及阻抗匹配的模拟量电压信号 ，在微处置惩罚器MPU的控制下 ，AD转换器将模拟量电压信号变换为数字信号 ，微处置惩罚器对数字信号举行剖析运算获得电压有用值、电流有用值、有功功率、频率等参数 ，由微处置惩罚器MPU的串行通讯接口经由光纤发送器T1上传。光纤吸收器R1吸收数字主机的设置指令及同步时钟信号送至微处置惩罚器MPU的串行通讯接口。
DP800功率单位事情原理框图
为了通过光纤总线将多个功率单位互联 ，每台功率单位还包括一对用于毗连总线上下一个功率单位的光纤收发器R2和T2。
二DP800数字功率计功率单位接线端子说明

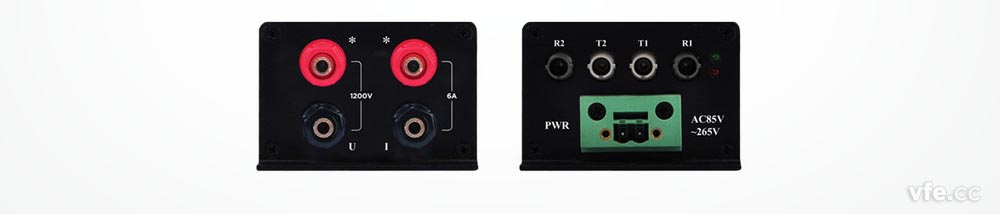

功率单位的接线端子漫衍在两个端面 ，一个端面漫衍被测电压和电流的四个端子 ，另一个端面漫衍通讯光纤端子及事情电源输入端子。
DP800功率单位接纳交流供电 ，供电电压规模为85V~265V ，供电频率规模为45Hz~66Hz ，可兼容220V和110V供电电压及50Hz和60Hz供电。供电端子无需区分L和N。
DP800数字功率计功率单位接线端子
DP800功率单位通过光纤总线毗连数字主机的示意图
三DP800数字功率计功率单位输入毗连注重事项
功率单位的电路地与壳体相连。而电路地与电流输入端子直接不允许爆发高电位。
确保使用清静的方法有两种：
电流输入端子可毗连大地时（如：电流互感器的S2端子） ，DP800功率单位铝壳可浮空或接大地。
电流输入端子保存高压时 ，DP800功率单位铝壳必需浮空。此时 ，壳体带电 ，有高压危险。
为相识决第二种方法的清静问题 ，DP800功率单位铝壳外需加装绝缘的塑料支架（外壳）。支架尚有一个作用就是利便现场测试时功率单位的摆放问题。
